軸承是機械中不可缺少的重要部件，其使用壽命受到越來越多的關注。但在日常使用中，我們可以明顯觀察到，在同樣的工作條件下，外觀型號一致的軸承，實際壽命卻大不相同。這是為什么呢？當心以下幾點！

1 .配合過緊

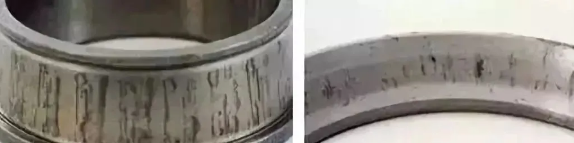

當軸承內(nèi)圈強制套入軸頸后，輕者將使?jié)L道底部產(chǎn)生嚴重磨損的環(huán)形軌跡，重者在滑道內(nèi)、外圈和滾珠上均會有裂口或剝皮。

原因

滾珠與滑道間隙被壓得過小，扭矩增大，摩擦增加，軸承工作溫度過高，使軸承磨損與疲勞加劇而失效。

防止方法

恢復軸承的徑向間隙，減少過盈量。

目測法：當電機端蓋軸承室裝上軸承后，用手轉(zhuǎn)動端蓋時，若軸承旋轉(zhuǎn)自如、靈活，無振動和上下?lián)u晃現(xiàn)象，視為合格。

塞尺檢查法：將裝有軸承的電機端蓋組裝于機座止口上，用0.03mm厚的塞尺檢查軸承一周的徑向間隙，若最大間隙位置剛好處在正中上方時(電機臥式安裝)，則為組裝正確、可靠，否則，屬安裝不良。應適當調(diào)整端蓋位置，重新裝配，直至合格。

2 .潤滑不良

原因是嚴重缺少潤滑脂或油脂干枯老化。由于電機高速運轉(zhuǎn)摩擦生熱，致使軸承溫度過高而氧化變色，表現(xiàn)為軸承的滾珠、保持架、內(nèi)圈及其軸頸等處變成褐色或藍色。

防止方法：

根據(jù)電動機的運行時間、環(huán)境溫度、負荷狀況、潤滑脂好壞等4個因素，確定其補油和換油時間。一般情況下，電機運行6000~10000h應補油1次；運行10000~20000h應換油1次，換油量為軸承室容積的1/2~2/3，且應采用優(yōu)質(zhì)鋰基潤滑脂。

3 .安裝不準確

若安裝未對中，則不僅軸承滑道上有珠痕，而且滾珠磨損痕跡不勻，還產(chǎn)生偏斜，用塞尺檢查軸承兩側(cè)的徑向間隙時會不等，且相差較大。

原因

可能是用鐵榔頭直接敲擊過軸承外圈；傳動帶拉得(齒輪咬合)太緊；使主動輪和被動輪的中心線不平行。當其偏斜大于1/1000時，會造成軸承運行溫度過高，滑道和滾珠嚴重磨損，轉(zhuǎn)軸彎曲和端蓋螺栓壓緊面與螺栓軸線不垂直。

正確安裝方法

用端面光滑平整、與軸承內(nèi)圈厚度幾乎相等的鋼管套筒，把軸承壓在潔凈軸頸的正確位置上。壓入時用力應均勻，不能過猛。然后按電機不同轉(zhuǎn)速檢查軸端徑向的允許偏擺值。

4 .強烈振動

當電機鐵心有故障時，會使軸承強烈振動。

原因

鐵心受熱變形；電機軸承老化；轉(zhuǎn)軸彎曲變形較大；端蓋止口擰緊螺栓因振動松動；基礎不堅固使軸承振動。

防止方法

將鐵心磨小，用硅有機清漆1052浸泡硅鋼片表面和拉開的縫隙；更換同型號的新軸承；退出轉(zhuǎn)子鐵心校直轉(zhuǎn)軸彎曲部分；采用180°對稱法；擰緊端蓋止口螺栓；加固基礎，擰緊地腳螺栓。

5 .材料疲勞

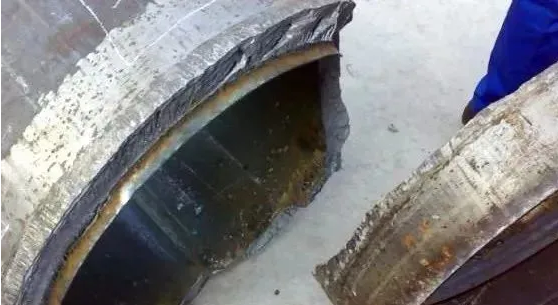

由于金屬材料疲勞、軸承滾道和滾珠表面脫落的不規(guī)則碎片若混合在潤滑脂中，會使其工作噪聲增大，滾珠呈滑動狀態(tài)，導致軸承徑向間隙增大，且軸端允許的徑向偏擺值增大2~3倍。

軸承疲勞程度的決定因素包括：電機的負荷、轉(zhuǎn)速、氣隙，端蓋型式，材料的韌性，潤滑脂質(zhì)量，潤滑脂加裝量。

防止方法

根據(jù)電機運行記錄，當輕負荷工作電流為額定值的60%以上，運行至2000~25000h、中等負荷工作電流為額定值的60%~80%運行至15000~20000h、重負荷工作電流為額定值的80%~100%運行至10000~15000h后，均應考慮軸承材料的正常疲勞，更換同型號的新軸承。

6 .污染腐蝕

此時，滾道和滾珠的表面上出現(xiàn)紅色、褐色的斑點狀腐蝕，與新軸承的響聲相比工作噪聲增大。

原因

裝配場所不清潔，如有水氣、酸、堿及有毒氣體存在；工具和手的污染；使用了質(zhì)量低劣的潤滑指。

防止方法

裝配軸承須保持環(huán)境、工具和手的潔凈；清洗軸承要徹底；更換優(yōu)質(zhì)的鋰基潤滑脂。

（來源：中國軸承工業(yè)協(xié)會）

 軸研所公眾號             軸承雜志社公眾號
